Pare de trocar peça no chute. Entenda a placa e conserte com método.

O Guia de Reparo Nintendo Switch – Edição 2026 é um e-book técnico em PDF, com 59 páginas, feito para quem conserta — ou quer começar a consertar — Nintendo Switch. Cobre os quatro modelos: v1 (Erista), v2 (Mariko), Lite e OLED.

Antes do reparo, o guia mostra como o console funciona por dentro. Quem entende de onde vem cada tensão e em que ordem a placa liga chega à causa do defeito muito mais rápido.

📘 O que você vai aprender

• Arquitetura da placa: diagrama de blocos mostrando como SoC, memória, eMMC e chips de energia se conectam.

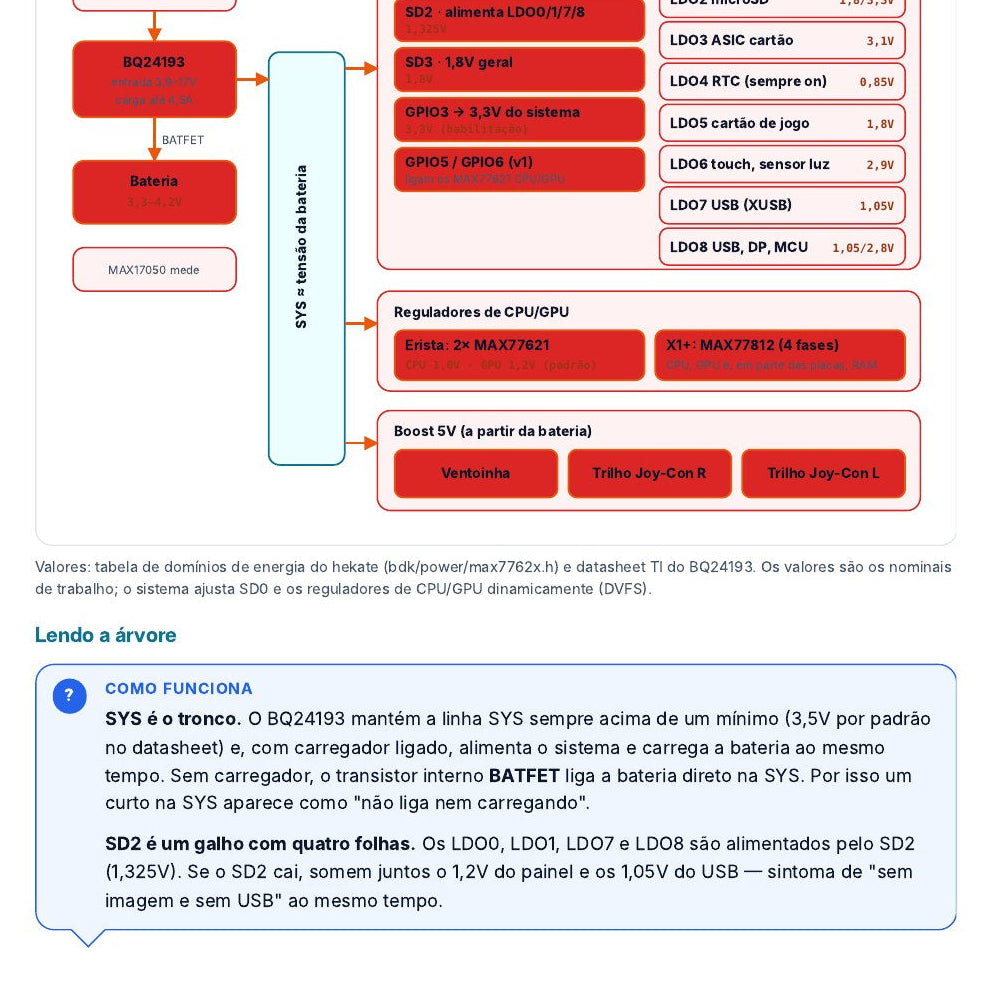

• Árvore de energia completa: todos os trilhos do PMIC (SD0–SD3 e LDO0–LDO8), com tensão e função de cada um.

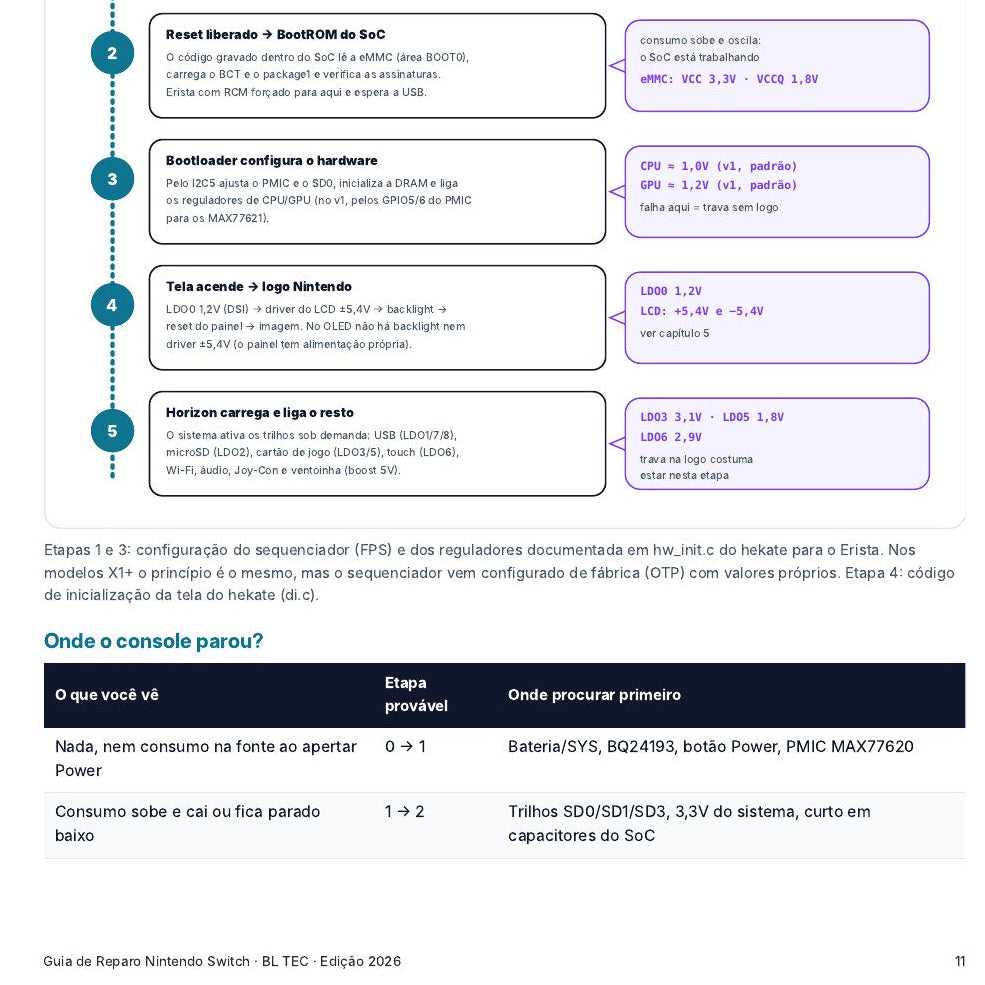

• Sequência de ligamento em 6 etapas: o que medir em cada fase e a tabela “onde o console parou?” para fechar o diagnóstico.

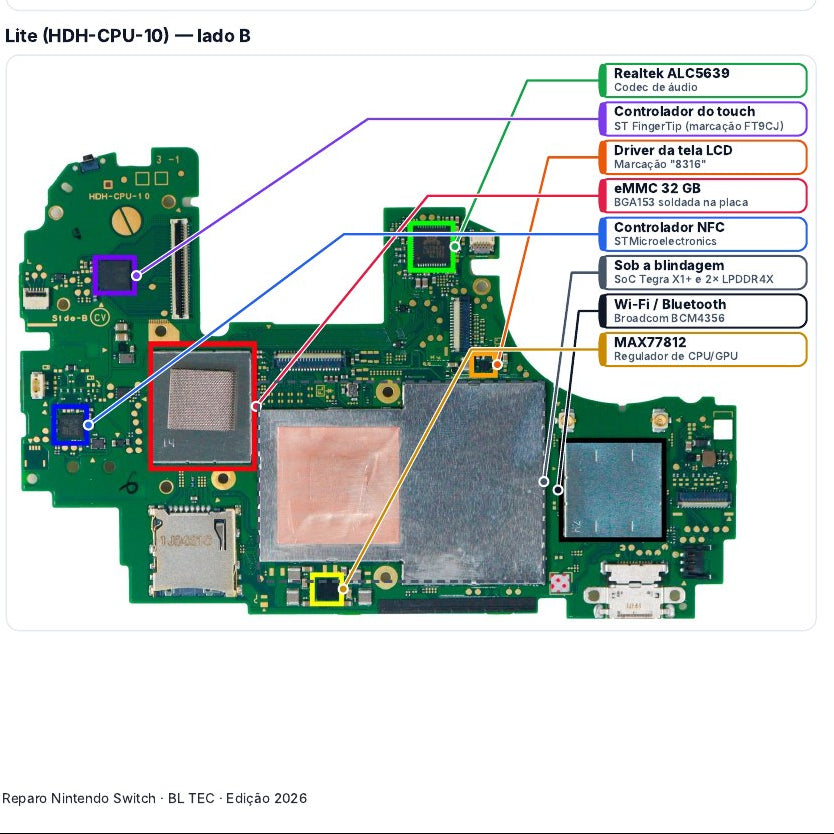

• Mapas das placas com balões explicativos: os dois lados das placas Mariko, Lite e OLED, com cada chip identificado.
• Tabela de componentes por modelo: SoC, RAM, eMMC, PMIC, carregador, USB-PD, Wi-Fi, áudio, tela e mais.
• Leituras em modo diodo do conector USB-C, extraídas de boardview.
• O hekate como ferramenta de diagnóstico: como ler as telas de bateria, carregador e USB-PD para achar o defeito.

🔧 Defeitos cobertos, passo a passo

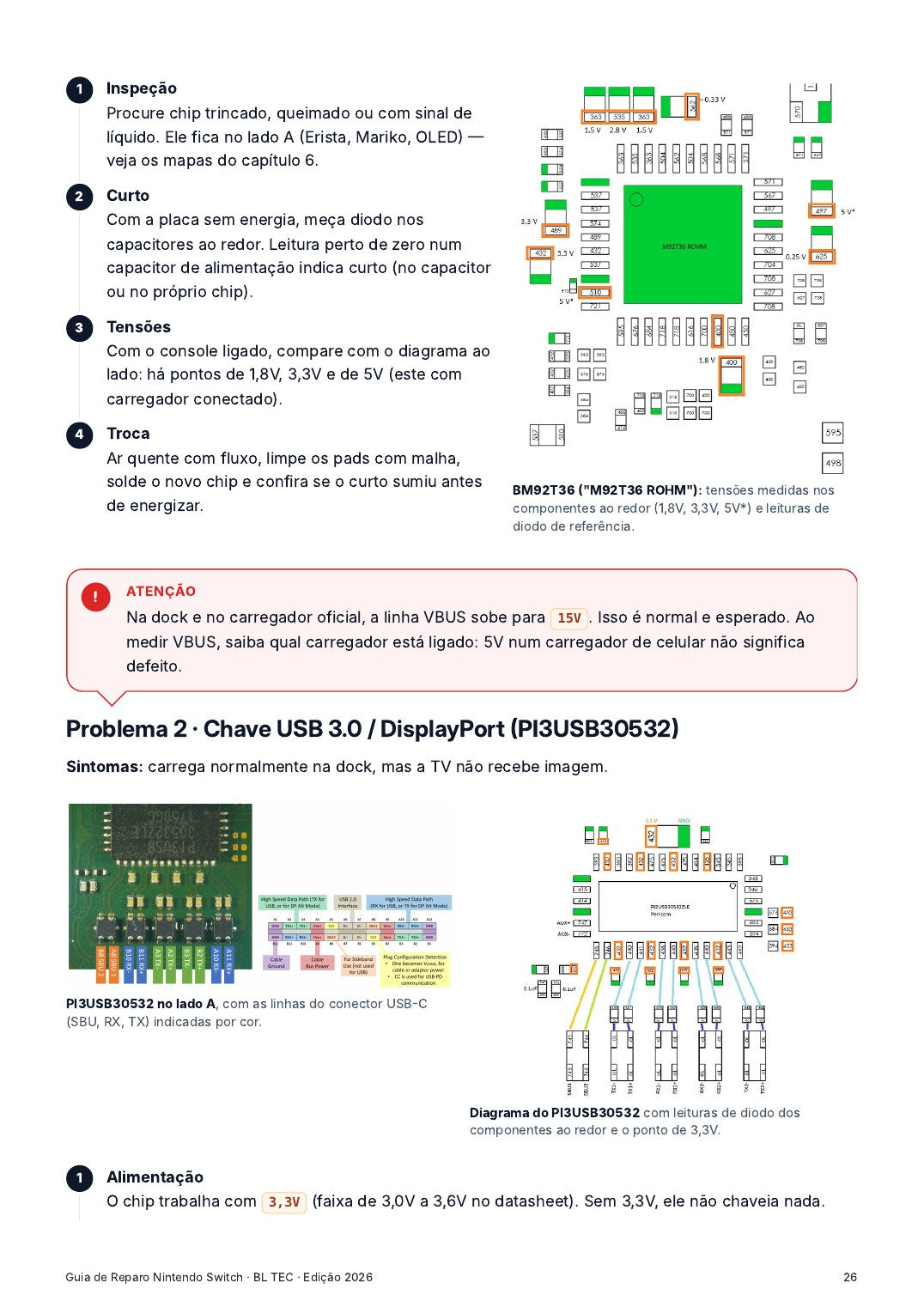

• Sem imagem na dock (BM92T36, PI3USB30532 e conector USB-C)
• Não carrega (BQ24193, bateria e negociação USB-PD)
• Não liga — com fluxograma de diagnóstico
• Telas azul, vermelha, laranja, preta, branca e rosa
• Sem imagem com som, OLED sem imagem e linhas na tela
• Wi-Fi e Bluetooth, áudio, leitor de cartão de jogo e touch
• Trilhos dos Joy-Con e ventoinha
• Bateria zerada no hekate (MAX17050)
• Botões do Switch Lite e eMMC
• Restauração do sistema com Lockpick_RCM_Pro, EmmcHaccGen e TegraExplorer

🆕 Atualizado para 2026

Versões atuais das ferramentas (firmware 23.0.0), modchip Picofly, troca de analógico com drift por Hall effect, dock sem imagem e um aviso sobre o Switch 2.

✅ Informação confiável

Os valores técnicos vêm de fontes verificáveis: datasheets dos fabricantes, código-fonte aberto do hekate e boardviews das placas. As dicas práticas de bancada aparecem destacadas à parte, para você saber exatamente o que é dado técnico e o que é experiência de reparo.

👤 Para quem é

Técnicos de eletrônica, donos de assistência técnica que querem atender Switch e entusiastas com experiência em solda. Recomenda-se conhecimento básico de multímetro e estação de solda.

📦 O que você recebe

• E-book em PDF, 59 páginas, com fotos, diagramas e mapas coloridos
• Acesso imediato após a confirmação do pagamento
• Produto digital — nada é enviado pelos Correios

Autor: BL TEC (@bltecc) — técnico especializado em consoles portáteis.

Material educativo e independente, sem ligação com a Nintendo. Nintendo Switch é marca registrada da Nintendo. Reparos em placa envolvem riscos; trabalhe com o equipamento adequado.
